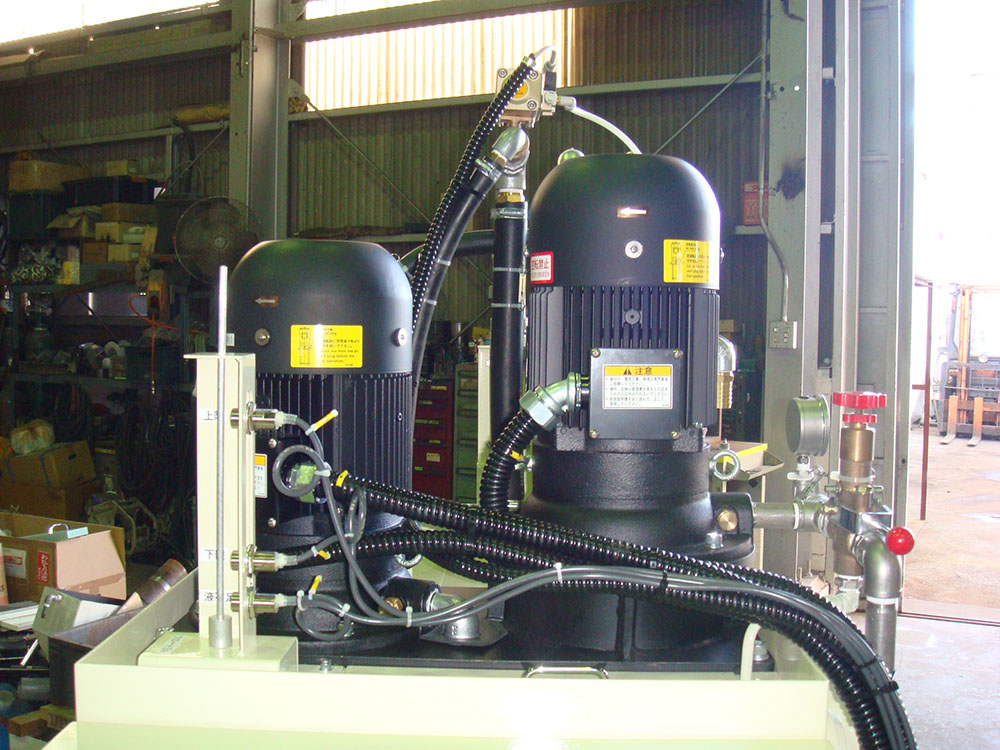

JE水溶性ミストクーラント発生装置と高圧クーラント装置他
製品の特長
1.水溶性ミストクーラントは、高速切削により発生する高温剪断熱を、最適条件で冷却し工具の硬度低下を防ぐ。 →工具寿命改善
2.高速切削では、切屑が極圧状態で工具すべり面上を通過する。この極圧状態での潤滑作用は、油では不可能である。
しかし、水溶性ミストに微妙に含まれる安全な極圧添加剤は、効果的な潤滑作用を行い良好な仕上り面粗度を作る。
3.当社の水溶性ミスト装置の使用条件は、被削材料と工具材料の高温度特性をベースにしている、科学的根拠に基づいた条件です。
4.使用方法は簡単で、装置よりミストクーラントが吐出し、マシニングセンタでは高圧クーラントポンプ出口につながった配管に接続。
NC旋盤では、クーラントポンプ出口につながった配管に接続。
5.オイルホールドリルは、Φ3.2mmでも
Al 10,000R.P.MでL／D＞20が可能。
ドリル、リーマ、タップ工程、鋼、アルミ、銅、鋳物等幅広く使用可能。
6.油性クーラントを使用する、歯切り、ブローチ、難削材、深穴加工等に実績多数。→環境対応しかも生産コストダウン。

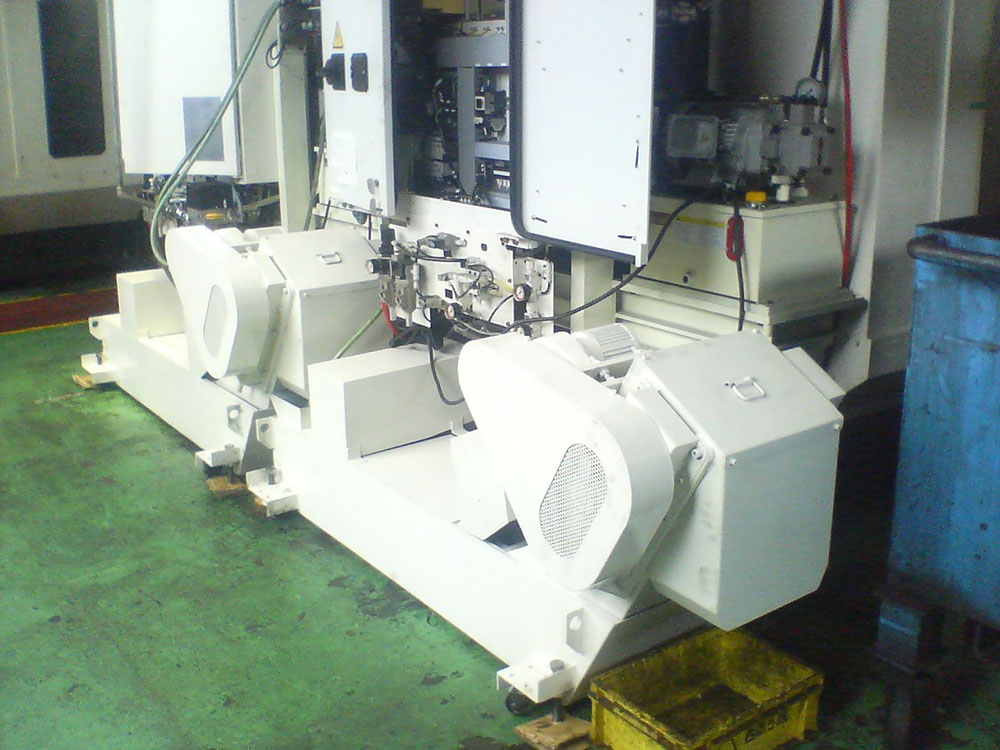

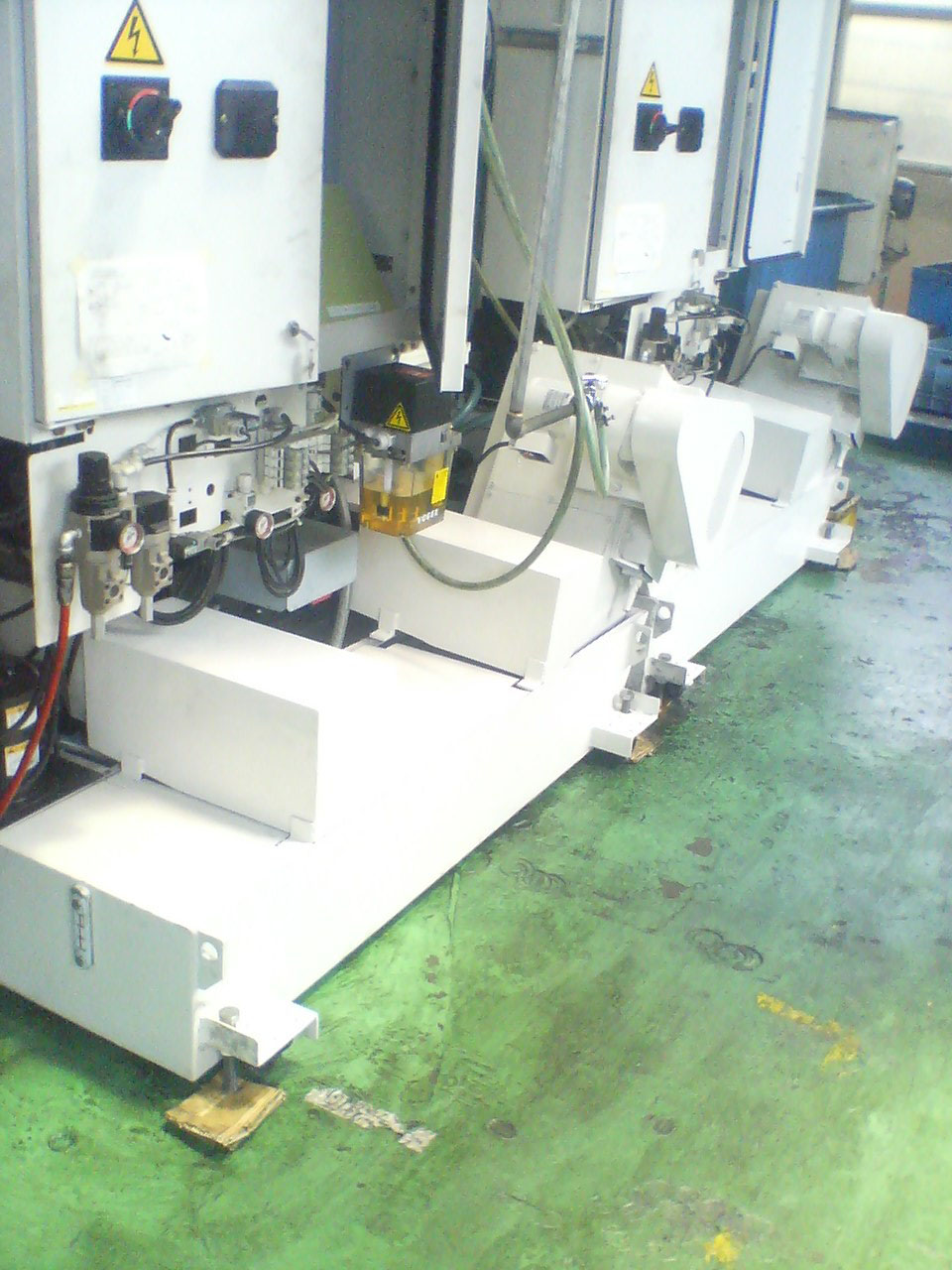

7.その他専用機、大型旋盤、立旋盤、5面加工機等の大型工作機械への納入実績多数。また最近は、複合加工機のセミドライ化で好評を頂いております。
特別仕様
外部信号による可変型ミスト噴射･･･マシニングセンタで便利。
マシニングセンタでオイルホールドリルを使用する場合、大径ドリルと小径ドリルでは、ミスト噴射量を変更したい。
この場合に使用します。
| ミスト噴射量可変3段式（M信号により、事前設定した噴射量を選ぶ） |
|---|
|
【例】 M100 2cc／分のミスト噴射量 M101 5cc／分のミスト噴射量 M101 10cc／分のミスト噴射量量の設定はダイヤルで行い0～20cc／分の範囲内で設定できます。 ※注※その他、電圧直接指令による無段階噴射量選定方式も用意しています。 |
特別付属品
| a)リニアアンプ(ミスト増幅器)･･･大型機の必需品 |
|---|
| ミスト発生装置により発生したミストクーラントを、5m以上離れたところで噴射したい時に使用します。特に5面加工機、大型マシニングセンタ、 大型複合加工機、大型旋盤、立旋盤等では、ミスト発生装置よりミスト噴射する例えば、オイルホールまでの距離が20mを超えます。この様な時に使用します。 |
| b)ミスト噴射確認モニター装置･･･重宝 |
|---|
|
ミストが、確実に送られているか否かを、検出するモニター装置です。マシニングセンタでは、主軸端に取付けられるロータリージョイントの接続部近くに取付けます。 モニター装置は、ロータリージョイントまでのミスト噴射の無い時は、以上信号を外部出力します。 |
なぜ水溶性ミストクーラントが優れるのか？
高切削速度域では、油性より水溶性ミストクーラントがはるかに優れる。
しかし、ブローチ加工の様な低切削速度でも、水溶性ミストクーラントが3倍以上の工具寿命効果の実績。
油性ミストよりはるかに優れた水溶性ミストクーラント効果。

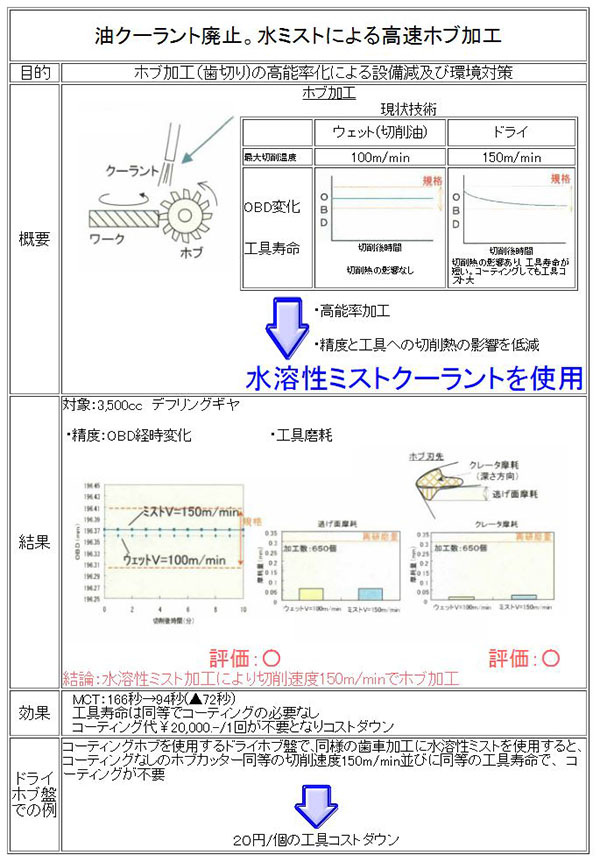

歯切り加工その他、ブローチ加工、転造、難削材加工等の水溶性ミスト化が可能。
是非お問合せください。
